　３．３　組立について

　　１．　組立手順

ここでは、６－１の計算結果に従ってキャスト面側の２片、水平側の４片をそれぞれ削り出し、その後、実際にそれらを組み立てる手順について説明します。
図４はデュアル・フレックス・ロッドを構成する各６片（各片の番号を１～６番とします）の関係を示しています。
キャスト面側の２片（１，４番）は水平側の４片より大きくなっています。
当然このままでは、六角形状に組み立てられませんので、各片の高さを削り、１、４番を２、３、５、６番と同じ高さになるように削って調整します。その為に、図５に示すように、各片の底辺を固定し、水平側に組み付ける４片の高さにキャスト面側の２片の高さを削り、正確に高さの調整を行います。（点線の位置まで削る）

　　　　　　　　　　　

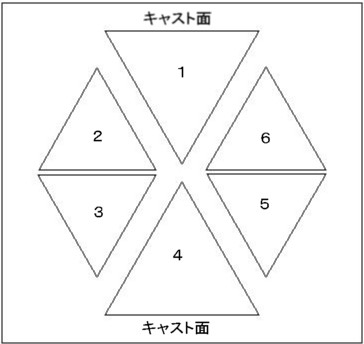

　　　　　　　　　　　　　　　　　　　図４　各片の構成関係

　　　　　　

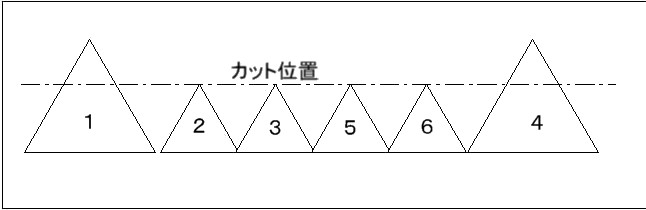

　　　　　　　　　　　　　　　　　　　　　　図５　各片の高さ調整

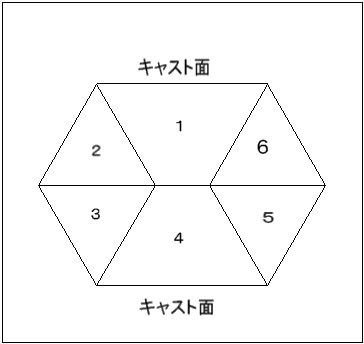

　　　　　　　　　　　　　　　　　　　　　　　　　　　　図６　組立断面図

図６　は高さを調整した６片を組み立てた断面を示しています。当然、キャスト面に組み付ける２片の高さ調整はなるべく正確に行う必要があります。
特に、高さ調整でキャスト面側の２片のカット部分が足りないと大きな問題になる為、十分な注意が必要です。尚、各図中の部材に付加された番号は、１，４番はキャスト面（ガイド取り付け面）側に組み付ける部材であり、２，３，５，６番は水平面側に組み付ける部材です。

　　２．　高さの調整方法

各片の高さを揃えるために、最も簡単な方法の一例を説明いたします。
図７は各片１～６を１、２、３、５、６、４の順番で並べ、２番、６番片の頂点に薄いテープ（セロテープ等）を等間隔（１インチ間隔程度）に、三角形の頂点をまたいで貼り付けます。

　　

　

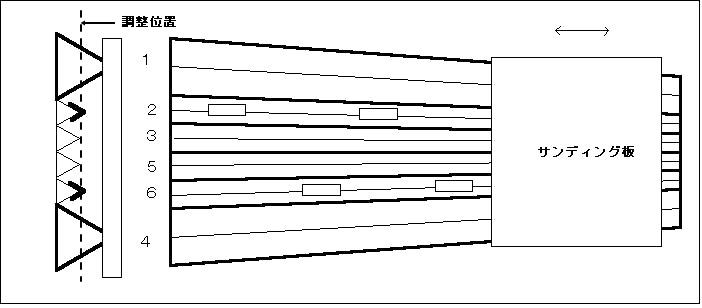

　　　　　　　　　　　　　　　　　　　図７　高さ調整方法概略図　片２、６番の頂点に薄いテープを貼る

その後、図５のように必要な高さ（図７の点線の調整位置）まで、片１、４番を同時に紙ヤスリ、竹ヤスリなどで削って行きます。削っている間は常に２、６番に貼り付けたテープを注視します。
高さが揃うとテープの頂点が削られますのでその時点で削ることを止めます。
削り量が不足すると組立上、大きな問題が発生ますのでどちらかと言うと多めに削った方が安全ですので注意してください。
削る際は全長を１ストロークで一度に削れませんので、２０～３０ｃｍぐらいのストロークで少しづつ削って行きます。紙ヤスリを利用する場合、幅５ｃｍ×１５ｃｍ程度の平面にヤスリを貼り付けて用いるか、市販品を利用すると効率的に削ることができます。
