[ #5725Model カット断面 ]

図1.#5725Model  カット断面

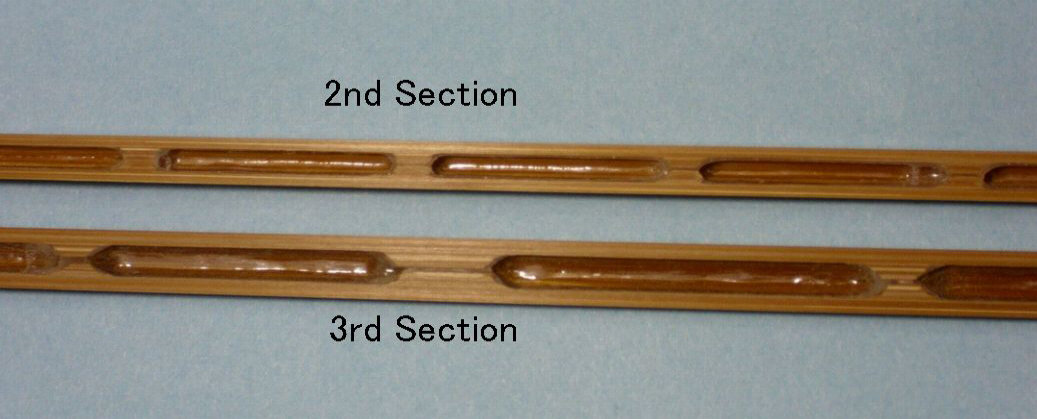

図1.は#5725モデル(7’ #2−3 3pc)の2nd(ミドル)セクション、3rd(バットセクションの断面図ですが1st(トップ)セクションは中空ではないので省いてあります。

各内部ノード(ブリッジ)は出来るだけ小さく作られていますが、数を多くしています。これらのノードはロッドの捩れ、圧縮変形を防ぐために大きさ、数を定めています。

又、当然の事ですが中空部分の肉厚は主に圧縮力を考慮して定めています。この圧縮力は接着面にも働きますが同時に竹材のファイバー方向と平行に破断する力として働きますが、当然の事ながら竹繊維に直角の破断応力(キャスト方向)に比べるとかなり低くなります。これらを考慮し中空部の肉厚を決めています。
